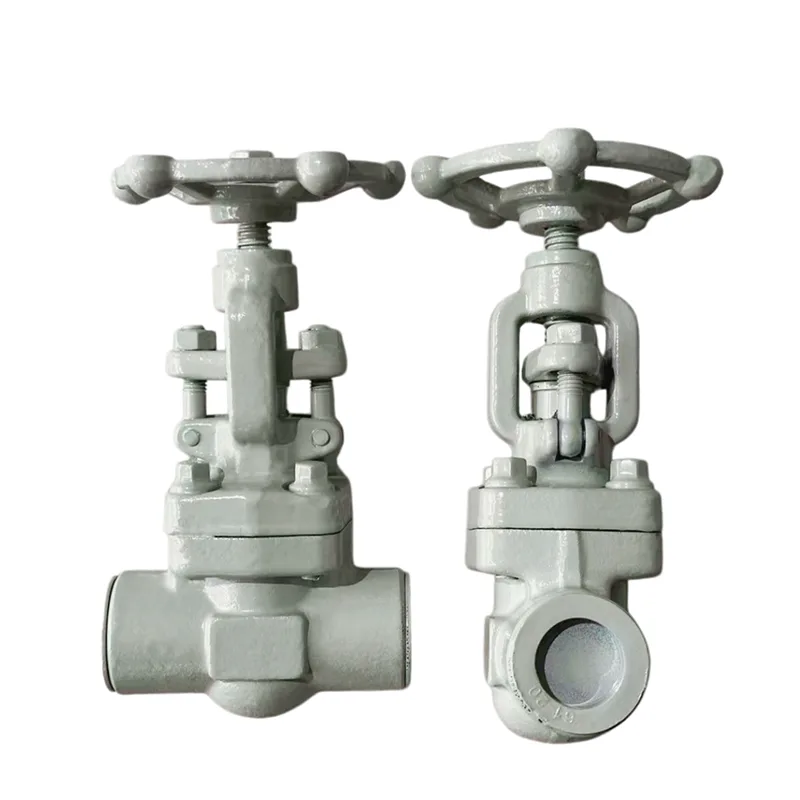

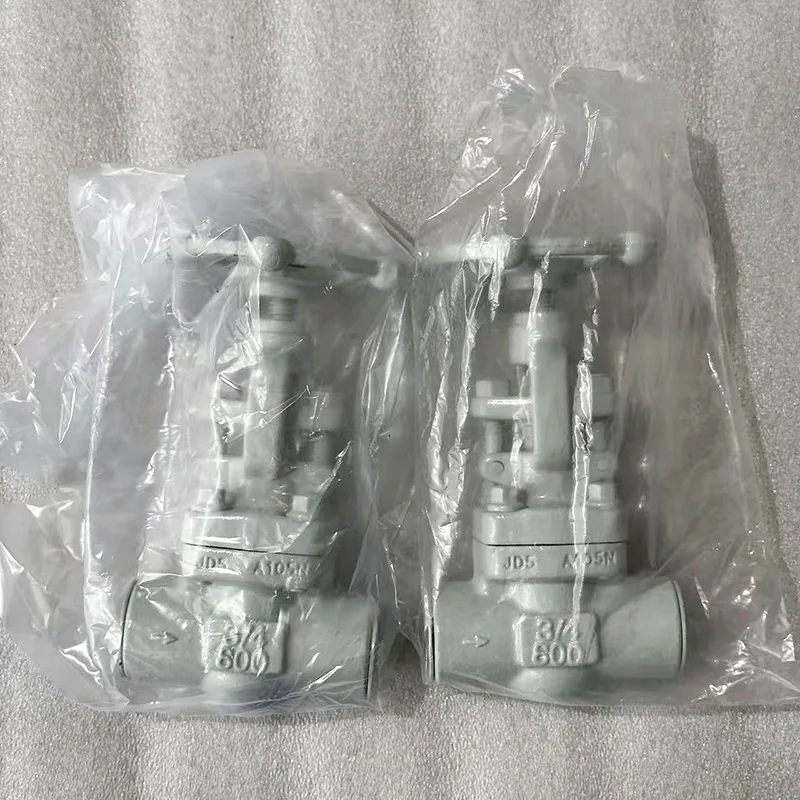

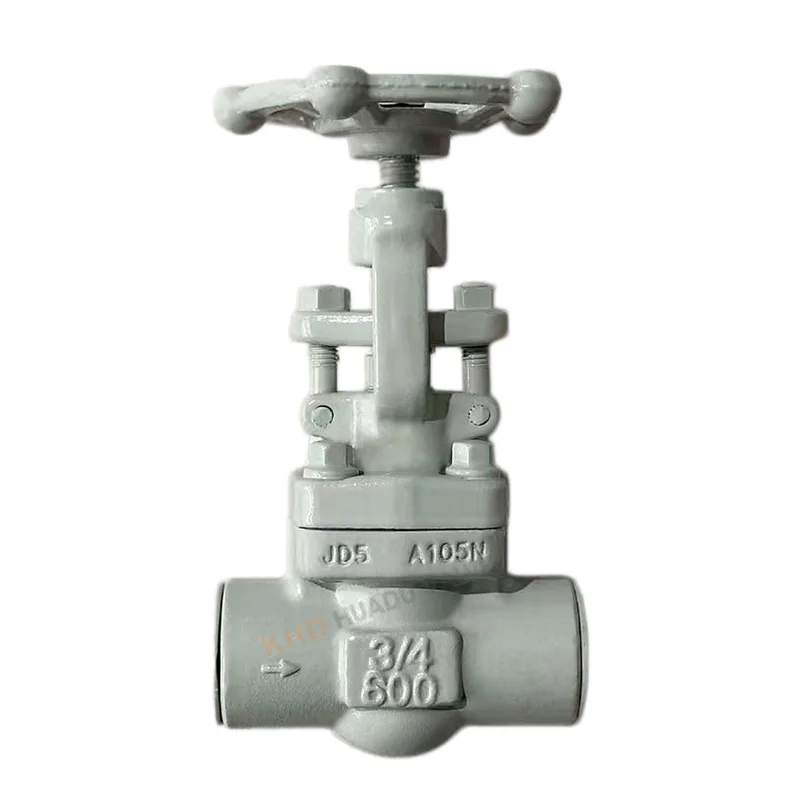

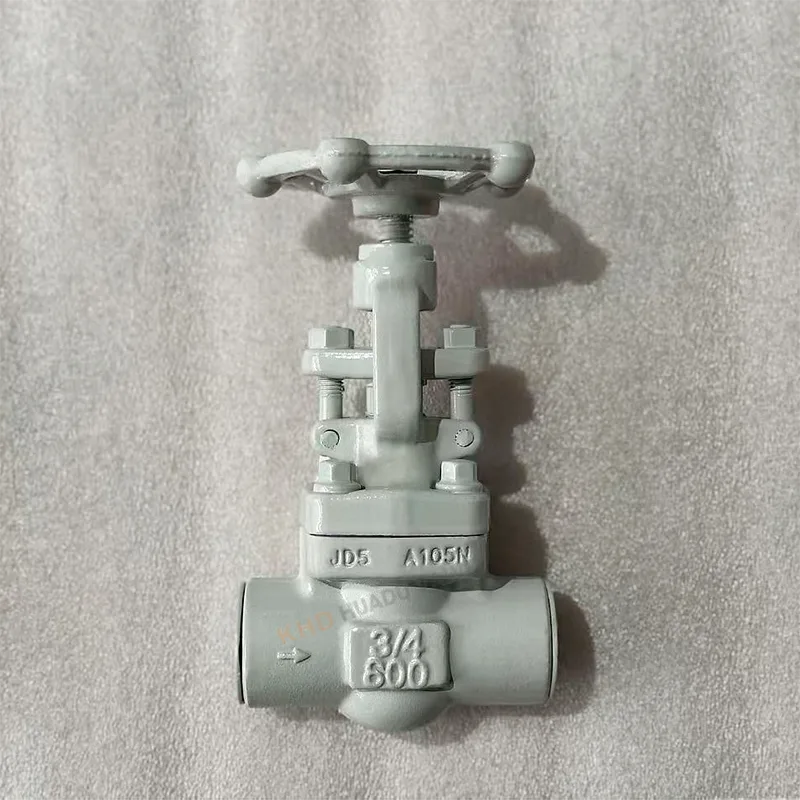

Valve ya Lango la Kughushi yenye soketi yenye tundu

Vali ya lango la kughushi yenye tundu yenye tundu ni vali ya viwanda yenye shinikizo la juu iliyoundwa kwa ajili ya kuziba bomba na kudhibiti mtiririko. Imetengenezwa na Kikundi cha Valve cha Huadu, kinatumia chuma cha kaboni cha kughushi cha A105N na kinafaa kwa hali ya kazi ya Hatari ya 600. Inatumiwa sana katika mifumo ya mafuta ya petroli, kemikali, nguvu, na shinikizo la juu la mvuke ambapo usalama na utendaji wa kuziba ni muhimu.Valve ya lango ya kughushi yenye tundu ya tundu inahakikisha uendeshaji imara na maisha ya muda mrefu ya huduma katika mazingira ya viwanda yanayohitaji.

Faida za Malighafi na Kimuundo

Mwili wa Chuma Ulioghushiwa wa Ubora wa Juu

Valve ya lango la kughushi yenye tundu iliyo na tundu imetengenezwa kutoka kwa chuma cha kaboni cha kughushi cha A105N, kuhakikisha:

Nguvu ya juu na wiani

Upinzani bora wa athari

Hakuna kasoro za utupaji kama vile matundu au mashimo ya mchanga

Ukaguzi Mkali wa Nyenzo

Kila kundi la malighafi hujaribiwa kwa kutumia uchambuzi wa spectral ili kuhakikisha:

Muundo sahihi wa kemikali

Hakuna nyenzo zilizosindikwa au zisizo na kiwango

Utendaji thabiti wa mitambo

Faida za Muunganisho wa Soketi-Weld

Aina ya uunganisho wa valve ya lango iliyo na tundu yenye tundu hutoa:

Utendaji wenye nguvu wa kuziba

Bora upinzani wa juu-shinikizo kuliko flanges

Kupunguza hatari ya kuvuja katika mfumo muhimu

Vipimo vya Kiufundi

Vigezo vya kawaida

Ukubwa: DN15-DN50 (hisa ya kawaida)

Ukadiriaji wa Shinikizo: Darasa la 300 / Darasa la 600

Nyenzo: A105N ya chuma cha kughushi cha kaboni

Aina: Valve ya lango ya kughushi yenye tundu

Kiwango cha Halijoto: -29°C hadi 570°C

Mchakato wa Utengenezaji

Valve ya lango la kughushi lenye tundu linatengenezwa kupitia:

Integral die forging

Matibabu ya joto (mchakato wa kawaida)

Usahihi wa usindikaji wa CNC

Vipengele vya Utendaji

Usahihi wa uso wa kuziba kwa kiwango cha micron

Utendaji wa kuziba sifuri

Uendeshaji laini bila kukwama

Inafaa kwa mifumo ya mvuke yenye joto la juu

Maeneo ya Maombi

Sekta ya Mafuta na Gesi

Valve ya lango la kughushi yenye tundu hutumiwa sana katika:

Mabomba ya kusafishia

Mifumo ya usambazaji wa mafuta

Vifaa vya gesi asilia

Sekta ya Kemikali

Mabomba ya kemikali ya shinikizo la juu

Mifumo ya udhibiti wa maji baridi

Mifumo ya kuingiza/kutolea kizio

Sekta ya Nguvu

Mabomba ya mvuke

Mifumo ya nguvu ya joto

Mabomba ya condensate

Matumizi ya Jumla ya Viwanda

Mabomba ya shinikizo la juu ya kipenyo kidogo

Mifumo ya kutengwa kwa vifaa

Programu za kuzima kwa usalama

Sifa muhimu

Maswali Yanayoulizwa Mara kwa Mara

Uunganisho wa soketi-weld ni nini?

Uunganisho wa tundu-weld ni njia ya kuunganisha bomba ambapo bomba huingizwa kwenye tundu lililowekwa na kisha kuunganishwa karibu na nje. Inatumika kwa kawaida katika mifumo ya shinikizo la juu, ya kipenyo kidogo.

Katika kesi ya valve ya lango la kughushi yenye tundu, bomba huingizwa kwenye tundu la mwisho la valve na kuunganishwa ili kuunda pamoja yenye nguvu, isiyoweza kuvuja.

Vipengele muhimu vya uunganisho wa soketi-weld

Nguvu ya juu na upinzani wa shinikizo

Utendaji bora wa kuziba

Inafaa kwa mabomba madogo ya DN15-DN50

Kupunguza hatari ya kuvuja ikilinganishwa na viungo vyenye nyuzi

Kawaida katika mifumo ya mafuta, gesi na mvuke

Je! valves za soketi-weld zinapaswa kutenganishwa kabla ya kulehemu?

Ndiyo, kabisa. Kabla ya kufunga valve ya lango la kughushi yenye tundu, valve haipaswi kuunganishwa kwa sehemu wakati wa kulehemu.

Mazoezi sahihi ya ufungaji:

Ondoa vifaa vya ndani ikiwezekana (au hakikisha valve imefunguliwa kabisa)

Ingiza bomba kikamilifu kwenye tundu

Dumisha mwanya mdogo wa upanuzi (~1.5–2 mm)

Kufanya kulehemu tu juu ya pamoja ya nje

Ruhusu baridi kabla ya kuendesha valve

Vidokezo muhimu:

Epuka overheating mwili wa valve

Zuia slag ya kulehemu kuingia kwenye cavity ya valve

Hakikisha mpangilio sahihi kabla ya kulehemu

Ulehemu usiofaa unaweza kuharibu nyuso za kuziba na kupunguza maisha ya valve.

Kuna tofauti gani kati ya OS&Y na bonnet iliyofungwa?

Hizi ni miundo miwili tofauti ya miundo inayotumiwa katika valves za lango.

OS&Y (Parafujo ya Nje na Nira)

Uzi wa shina uko nje ya mwili wa valve

Mwendo wa shina unaoonekana unaonyesha hali ya wazi/kufunga

Ufuatiliaji rahisi wa matengenezo na uendeshaji

Kawaida katika ulinzi wa moto na mifumo ya viwanda

Bonati iliyofungwa

Bonnet imeunganishwa na mwili wa valve kwa kutumia bolts

Muundo wa shina wa ndani (hauonekani kwa nje)

Muundo wa kompakt

Inatumika sana katika matumizi ya jumla ya viwanda

Ulinganisho rahisi:

OS&Y = mwonekano wa nje + ufuatiliaji rahisi wa operesheni

Bonati ya bolted = compact + muundo wa gharama nafuu

Aina zote mbili zinaweza kutumika katika tundu-svetsade valve lango kutegemea mahitaji ya mradi.
